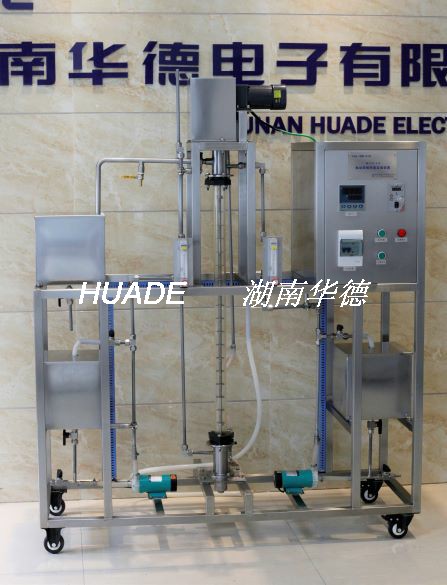

HD513振动筛板萃取实验装置

装置功能：

1、了解往复振动筛板塔的结构，流程及其实验操作方法。

2、观察往复振动筛板塔内两相流体的流动，液滴的分散与聚结状况和液泛现象．

3、实验测定萃取塔的传质单元高度和萃取过程的体积传质总系数。

4、通过实验使实验者掌握液一液萃取过程研究的基本方法，同时加深对萃取过程原理的理解。

主要配置与技术参数：

1、玻璃萃取塔：塔径φ45 mm ,塔高1200 mm, 塔有效高度850 mm。。

2、水泵、油泵: CQ型驱动泵。电压: 220Ｖ，功率: 180Ｗ，流量: 10升／分，转速 2800转／分。

3、转子流量计：不锈钢材质，型号：LZB-4，流量 1-10L／h，精度 1.5 级；

4、振动频率：0-60Hz，交流电机和无级调速器，220V，300W；

5、304不锈钢储液箱：250*250*250mm三个。。

6、正泰品牌电气设备，漏电保护和空气开关；

7、提供实验报告测试样本（作调试验收标准）。
8、不锈钢框架结构（带脚轮及禁锢脚），不锈钢管路、管件及阀门不锈钢仪表柜。测控、电器设备在实验架上。

9、设备管道表面光滑、焊缝符合化工设备验收规范；设备管道仪表管线布置符合工程规范。

10、可选配数字传感器和触摸屏，采集记录实验数据，自动计算和绘制实验曲线。

数据采集型（HD-513/Ⅱ）：配计算机、微机接口和数据处理软件、温度传感器、数字流量计及流量积算仪。能在线监测温度、流量等实验数据。
