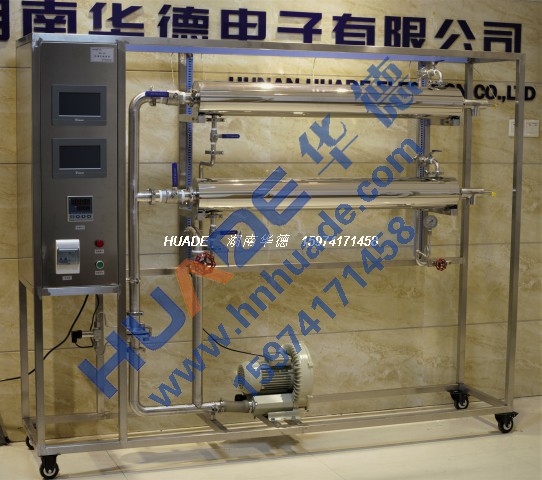

HD506 气-汽套管传热实验装置

装置功能：

1、熟悉传热实验的实验方案设计及流程设计。

2、了解换热器的基本构造与操作原理。

3、掌握热量衡算与传热系数K及对流传热膜系数α的测定方法。

4、了解强化传热的途径及影响传热系数的因素。

主要配置：

套管换热器、蒸汽发生器、气泵、热电偶、数显仪表、压力表、热球风速仪或转子流量计、实验管道、阀门、不锈钢框架、控制屏。

技术参数：

1、普通传热管：内管内径di=20.00mm，内管外径do=22.0mm（紫铜管）；外管内径Di=50.00mm，外管外径Do=57.0mm （不锈钢管），管长1.2m，1台；。

2、强化传热管：内管内径di=20.00mm，内管外径do=22.0mm（紫铜管，内附螺旋线圈）,外管内径Di=50.00mm，外管外径Do=57.0mm （不锈钢管）管长1.2m，1台；
3、蒸汽发生器：不锈钢制作，加热功率：3KW，操作电压380V。

4、气泵：离心式中压吹风机，功率：550W，转速：2800/min，风压：1300Pa，风量：8m3/min。

5、压差测量：测量范围：0-0.25MPa，精度0.25级；

6、孔板流量计，不锈钢材质，口径DN40；

7、实验管道、阀门为不锈钢和铜结构。

8、温度：高精度PT100温度传感器，温度显示仪表。

9、正泰品牌电气设备，漏电保护和空气开关；

10、提供实验报告测试样本（作调试验收标准）。

11、不锈钢框架结构（带脚轮及禁锢脚），不锈钢管路、管件及阀门不锈钢仪表柜。测控、电器设备在实验架上。

12、设备管道表面光滑、焊缝符合化工设备验收规范；设备管道仪表管线布置符合工程规范。

13、可选配数字传感器和触摸屏，采集记录实验数据，自动计算和绘制实验曲线。

数据采集型（HD506/Ⅱ）：配计算机、微机接口和数据处理软件、温度传感器、压差传感器、孔板流量计及流量积算仪。能在线监测压力、温度、流量等实验数据。
