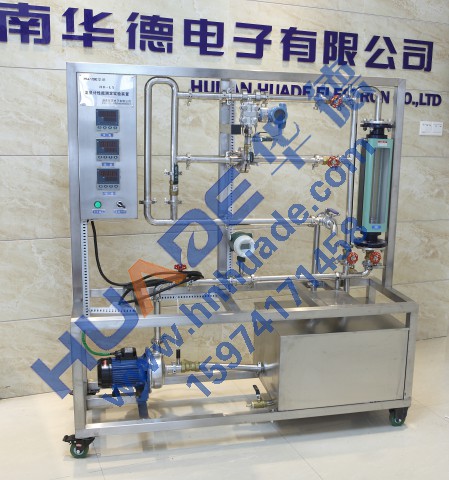

HD510流量计校核实验装置

装置功能：

⒈了解涡轮流量计、孔板流量计、文丘里流量计和转子流量计的构造、工作原理和主要特点。

⒉掌握流量计的标定方法。

⒊了解节流式流量计流量系数C随雷诺数Re的变化规律，流量系数C的确定方法。

⒋学习合理选择坐标系的方法。学会用标准流量计的方法标定流量。

5.测定节流式流量计（孔板、文丘里）的流量标定曲线。

6.测定节流式流量计的雷诺数Re和流量系数C的关系，并进行比较。

7.测定转子流量计的流量标定曲线。

主要配置及参数：

1、孔板流量计流量： 0.2-10m3/h。孔板流量计：孔板喉径：0.020m；

2、文丘里流量计流量：0.2-10m3/h。文丘里流量计：文丘里喉径：0.020m；

3、涡轮流量计：DN25涡轮流量计流量：0.2~10m3/h；

4、玻璃转子流量计：LZB-50水转子流量计： 流量范围600～6000L/h；

5、压差计：LXWY压差传感器0～200.0KPa；

6、仪表：AI702宇电温度显示仪，AI704宇电流量显示仪，AI704宇电多路显示仪；

7、水泵：WB70/055型不锈钢离心泵：功率550W，最大流量0.2～8m3/h；

8、正泰品牌电气设备，漏电保护和空气开关；

9、提供实验报告测试样本（作调试验收标准）。
10、不锈钢框架结构（带脚轮及禁锢脚），不锈钢管路、管件及阀门不锈钢仪表柜。测控、电器设备在实验架上。

11、设备管道表面光滑、焊缝符合化工设备验收规范；设备管道仪表管线布置符合工程规范。

12、可选配数字传感器和触摸屏，采集记录实验数据，自动计算和绘制实验曲线。

数据采集型（HD510/Ⅱ）：配计算机、微机接口和数据处理软件、压差传感器、涡轮流量计及流量积算仪。能在线监测压差、流量等实验数据。
