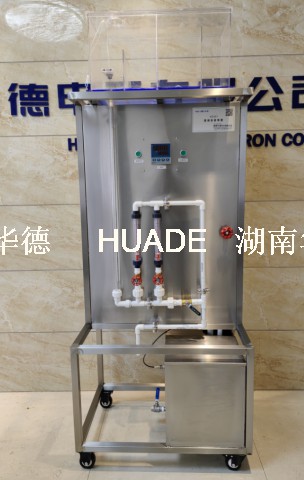

HD501雷诺实验装置

HD501雷诺实验装置

装置功能:

1.用于测定临界雷诺数,可做定性分析实验——观测层流与紊流的流态变化过程,再现雷诺数实验的全过程。

2.圆管层流和紊流的沿程损失与流量之间的定量关系。

3.可做定量分析实验——测定上临界与下临界雷诺数,结果符合:Re下临界=2000-2300。

4.可做设计性实验——结合量纲分析法进行实验研究,用管道实验测定明渠下临界广义雷诺数。


主要配置及技术参数:

1.蓄水箱:材质304不锈钢,尺寸为400×390×450mm。

2.恒压水箱:透明有机玻璃精制,尺寸:350×180×450mm,容积约为30L,配有溢流板,稳压孔板,有稳压溢流口,流量可调,三道稳水装置。

3.立式雷诺实验等径管道:规格φ20×3mm,有机玻璃管,总长800mm,实验管道设有进口稳水段.充水后3~5分钟内即可进行实验。

4.示踪剂盒:圆柱形,有机玻璃。

5.两路转子流量计:10-100L/h和40-400L/h

6.304不锈钢有色水管路,304不锈钢微调阀,特种色水药剂(能延时消色、环保、可自循环)循环水管路PVC管。

7.实验用有色指示液:能延时消色,环保,可循环。

8.低噪音循环防腐水泵:220~240V/50HZ,80W,最高扬程:3.8m,输出流量:2000L/h。

9.304不锈钢台面、不锈钢框架实验台(30*30mm不锈钢方管、配脚轮均为万向轮带禁锢脚)。

10.提供实验报告测试样本(作调试验收标准)。

11、可选配数字传感器和触摸屏,采集记录实验数据,自动计算和绘制实验曲线。


数据采集型(HD501/Ⅱ):配计算机、微机接口和数据处理软件、温度传感器、数字流量传感器。能在线监测温度、流量等实验数据并分析计算输出。
